Uygulama
Motor contası, kapı fitili, gövde birleşim yerleri ve flanş bağlantıları; sızdırmazlığı conta yüzeyi boyunca dağılan sıkıştırma basıncına borçludur.
Cıvata torku spesifikasyona uygun olsa bile; flanş düzlemsizliği, cıvata aralığı veya conta geometrisi nedeniyle basınç bazı bölgelerde düşer. Bu düşük basınçlı bölgeler sızıntının başladığı yerlerdir.
Sızıntı testi bir sorunun var olup olmadığını söyler; basınç haritası ise nerede ve neden olduğunu gösterir.
Yöntem

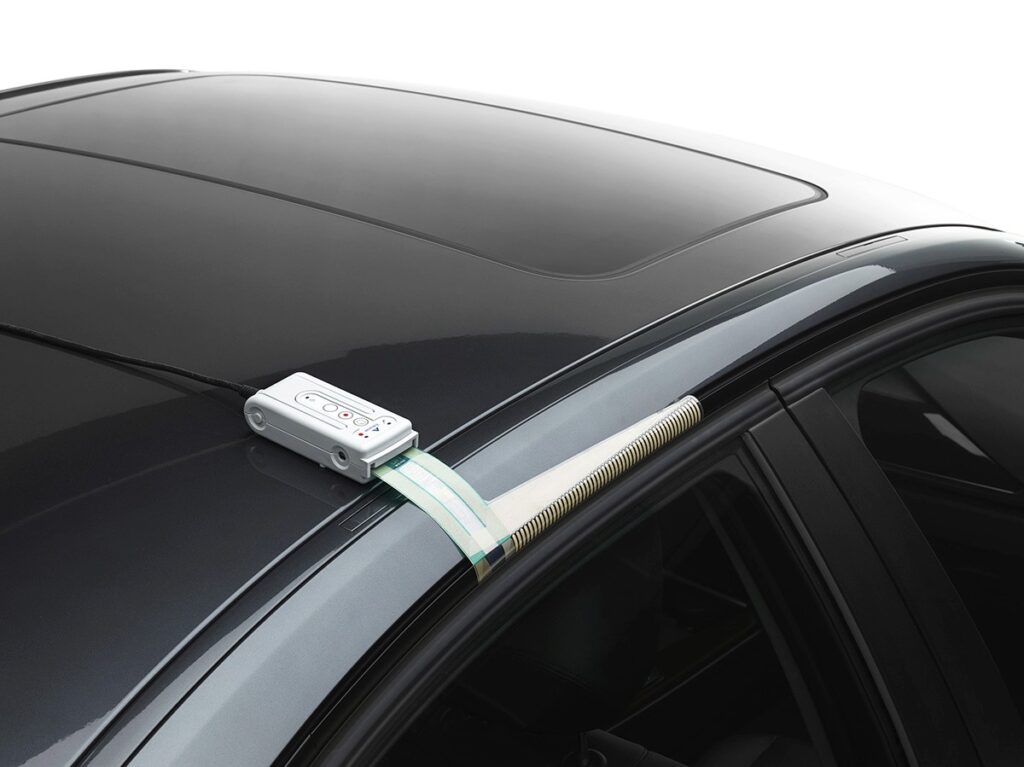

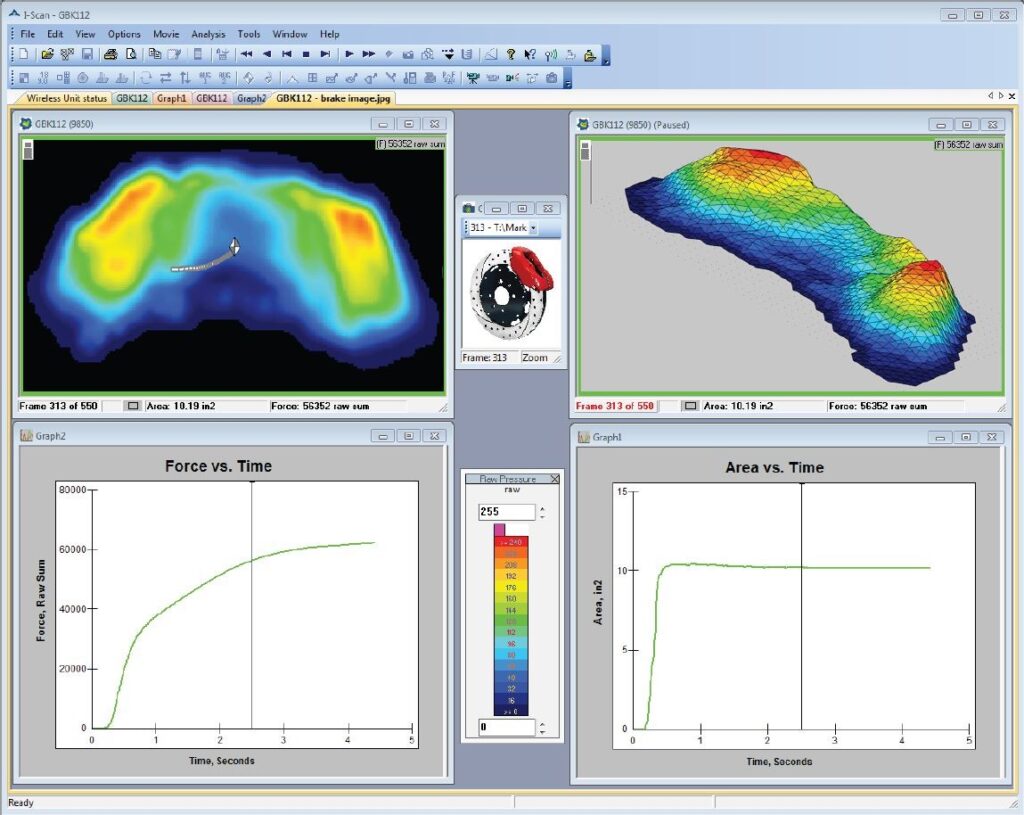

0,1 mm kalınlığındaki ince film sensör, conta konumuna yerleştirilir. Montaj yapıldığında sıkıştırma basıncının tüm yüzey boyunca nasıl dağıldığı gerçek zamanlı haritalanır.
Sensörün inceliği önemlidir: kalın bir ölçüm elemanı conta sıkışmasını değiştireceği için yanıltıcı sonuç verir. İnce film sensör gerçek arayüz basıncını gösterir.
Cıvata sıkma sırasını ve torkunu değiştirerek tekrarlanan ölçümlerle en uygun montaj prosedürü belirlenebilir. Kayıtlar karşılaştırmalı olarak saklanıp raporlanabilir.
