Pozisyon sensörleri

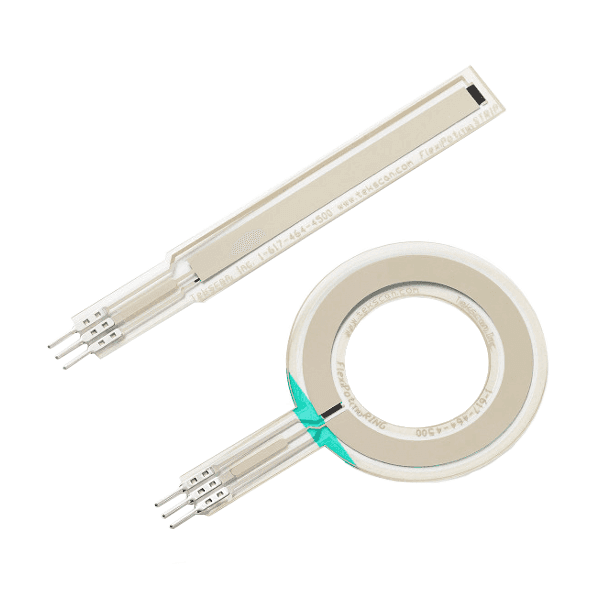

İnce, hafif ve esnek pozisyon sensörleri, bir yüzey üzerindeki dokunma noktasının ya da hareketli bir elemanın konumunu doğrusal olarak algılamak için tasarlanmıştır. Tekscan’ın FlexiPot ailesi, klasik bir doğrusal potansiyometrenin işlevini milimetrenin onda biri mertebesinde kalınlığa sahip esnek bir film üzerinde gerçekleştirir. Hareketli parça, yatak ve kılavuz gerektirmediği için aşınacak mekanizması yoktur; düşük güç tüketimi ve ince yapısıyla kompakt OEM ürünlerinde ve gömülü sistemlerde kullanılır.
Nasıl çalışır
Sensör, üst üste yerleştirilmiş iki esnek katmandan oluşur: biri boydan boya uzanan dirençli bir iz, diğeri ise bu izi kısa devre eden iletken bir şerit. Yüzeye bastırıldığında iki katman o noktada temas eder ve sensör, basıldığı yere karşılık gelen bir direnç değeri — yani bir gerilim bölücü çıkışı — verir. Devre açısından bakıldığında bu, silici (wiper) konumunu dokunma noktası belirleyen bir potansiyometredir. Çıkış doğrudan bir analog giriş pinine bağlanabilir; ek sinyal şartlandırma gerekmez. Bu basitlik, pozisyon sensörlerini hızlı prototiplemeye ve seri üretime uygun hale getirir.
Doğrusal potansiyometre, enkoder ve diğer yöntemlerle karşılaştırma
Mekanik doğrusal potansiyometreler ve enkoderler mutlak konumu yüksek çözünürlükle verir, ancak hacim, montaj hacmi ve hareketli parça gerektirir. Esnek pozisyon sensörleri bunların yerine geçmek için değil, mekanik çözümün sığmadığı ya da maliyetinin karşılanamadığı yerler için vardır: bir cihazın kapak açıklığını algılamak, bir sürgünün konumunu okumak, bir arayüz panelinde kaydırmalı kontrol oluşturmak, bir ambalajın ya da giyilebilir ürünün içine konum algısı gömmek gibi. Kıvrılabilir olmaları, düz olmayan yüzeylere uygulanmalarına da olanak verir.
Seçim ve tasarım kriterleri
- Aktif uzunluk: Ölçülecek hareket mesafesinin tamamını kapsaması gerekir. Hareketin sadece bir bölümü aktif alana düşerse çözünürlüğün geri kalanı boşa gider.
- Aktivasyon kuvveti: Sensörün tepki vermesi için gereken bastırma kuvveti, uygulamanın mekaniğiyle uyumlu olmalıdır. Parmakla kullanılan bir arayüzle, yay yüklü bir mekanizmanın ittiği bir eleman farklı davranır.
- Temas elemanı: Noktasal ve tekrarlanabilir bir temas, tekrarlanabilir bir okuma demektir. Yumuşak ya da geniş temas yüzeyi, aynı konumda farklı değerler üretir.
- Elektriksel arayüz: Çıkış bir gerilim bölücüdür; besleme gerilimi, analog-dijital çevirici çözünürlüğü ve kaçak akımlar birlikte değerlendirilmelidir.
- Ortam koşulları: Nem, sıcaklık ve kimyasal temas film katmanlarını ve yapıştırma hattını etkiler. Zorlu ortamlarda koruyucu bir üst katman planlanmalıdır.
- Montaj yüzeyi: Düz ve rijit bir zemine tam yapışmış bir sensör, gevşek veya kabarmış bir sensörden belirgin biçimde daha kararlı ölçer.
Tipik kullanım alanları
- Tıbbi cihazlarda sürgü, piston ve enjektör konumunun algılanması
- Tüketici elektroniğinde ince kaydırmalı kontroller ve dokunmatik şeritler
- Endüstriyel ekipmanda kapak, kelepçe ve mandal konumu geri beslemesi
- Giyilebilir ürünlerde eklem açısı ve bükülme algısı
- Robotikte tutucu parmak konumunun ince bir katmanla okunması
Kuvvet ve basınç ölçümüyle birlikte kullanım
Pek çok uygulamada konum tek başına yeterli değildir; “nerede” sorusunun yanında “ne kadar kuvvetle” sorusu da vardır. Bu durumda pozisyon sensörü, tek noktadan kuvvet için FlexiForce kuvvet sensörleriyle ya da kuvvetin yüzeye dağılımını görmek için basınç haritalama sensörleriyle birlikte kullanılır. Üründe kalıcı olarak gömülü çalışacak bir çözüm kurguluyorsanız gömülü OEM sistemler sayfası, sistem düzeyinde kuvvet ölçümü için kuvvet ölçüm sistemleri sayfası başlangıç noktası olabilir.
Uygulamanızı birlikte değerlendirelim
Ölçmek istediğiniz hareket mesafesini, montaj hacmini, beklenen aktivasyon kuvvetini ve ürünün prototip mi seri üretim mi olduğunu iletin; uygun sensör uzunluğunu, arayüz devresini ve montaj yaklaşımını birlikte belirleyelim. Özel ebat ve form faktörü gereken OEM projelerinde Tekscan ile birlikte özel üretim de mümkündür.
