Basınç Haritalama Sensörü
4201 ile aynı çözünürlükte, iki kat geniş matris. 83 kPa – 2,07 MPa bandında düşük ve orta basınçlı geniş temas yüzeyleri için.

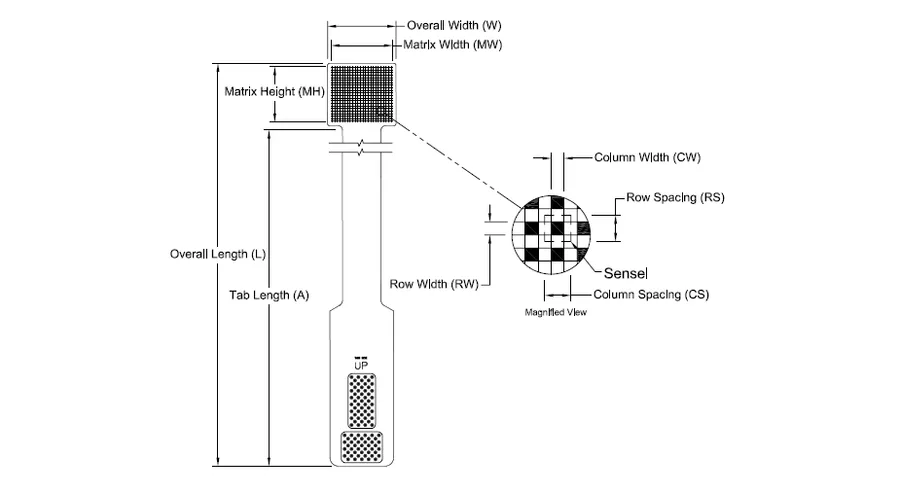

4205, 22 × 24'lik matrisiyle 41,9 × 45,7 mm (matris) · 452,1 × 50,8 mm (toplam) boyutunda bir alanı kapsar. Sensel aralığı 1,905 mm (0,075 in), çözünürlük 27,6 sensel/cm² (177,8/in²).
Kare yakını matris, temas alanının iki eksende birden yayıldığı uygulamalarda 4201'e göre daha eksiksiz bir görüntü verir.
Düşük ve orta basınç bandına odaklanır; hafif sıkıştırma ve yüzey teması doğrulama işleri için uygundur.
Dokümanlar üretici Tekscan tarafından yayımlanır ve doğrudan kaynağına bağlanır. Türkçe teknik değerlendirme için bize yazın.
| Model | 4205 |
|---|---|
| Algılama alanı | 41,9 × 45,7 mm (matris) · 452,1 × 50,8 mm (toplam) |
| Matris | 22 × 24 |
| Toplam sensel | 528 |
| Çözünürlük | 27,6 sensel/cm² (177,8/in²) |
| Sensel aralığı | 1,905 mm (0,075 in) |
| Basınç aralığı | 12 – 300 psi (0,083 – 2,07 MPa) |
| Kalınlık | 0,178 mm (0,007 in) |
| Çalışma sıcaklığı | −40 … +60 °C |
| Özellik | Kesilerek boyutlandırılabilir |
| Yapı | İnce film, kesişen iletken satır/sütun matrisi |
| Uyumluluk | I-Scan veri toplama elektroniği ve I-Scan 9 yazılımı |
