FlexiForce kuvvet sensörleri
FlexiForce sensörleri, tek bir noktadaki kuvveti ölçen ince ve esnek kuvvet dirençleridir. Kalınlıkları 0,2 mm mertebesinde olduğu için mevcut bir mekanizmanın içine, parçaların arasına ya da bir tutma yüzeyinin altına yerleştirildiklerinde sistemin davranışını değiştirmezler. Yük hücresi koymak için yerin olmadığı, maliyetin veya ağırlığın belirleyici olduğu ve seri üretime gömülecek bir kuvvet geri beslemesi gerektiği uygulamalarda tercih edilirler.
Nasıl çalışır
Sensör, iki esnek katman arasına basınca duyarlı iletken bir mürekkep tabakası serilerek üretilir. Aktif alana kuvvet uygulandıkça bu tabakanın direnci düşer — yani sensör, uygulanan kuvvetle ters yönde değişen bir değişken dirençtir. Yüksüz durumda direnç çok yüksektir, dolayısıyla sensör aynı zamanda bir temas anahtarı gibi de kullanılabilir. Ölçüm için sensör genellikle bir işlemsel yükselteç devresine bağlanır; geri besleme direnci ve besleme gerilimi seçilerek ölçüm aralığı devre tarafında ayarlanır. Bu, FlexiForce’ın en çok yanlış anlaşılan özelliğidir: aynı sensör, devre tasarımına göre birkaç newton ile birkaç yüz newton arasında farklı aralıklarda çalışabilir.
Model aileleri

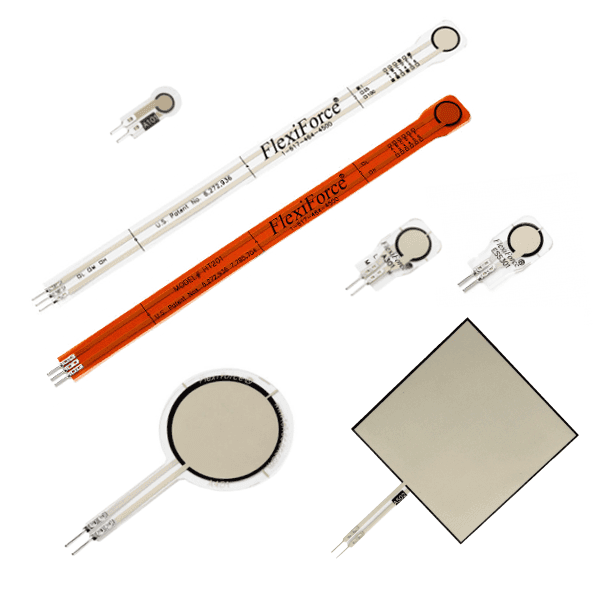

- A201 — en yaygın standart model. 9,5 mm çapında aktif alan, farklı gövde uzunlukları. Genel amaçlı prototipleme ve ürün geliştirme için başlangıç noktası.
- A301 — A201 ile aynı aktif alan, kısa gövde. Sıkışık montaj hacimleri için.
- A401 — geniş aktif alan. Kuvvetin tek bir noktaya değil bir yüzeye dağıldığı, temas noktasının tam yerinin bilinmediği uygulamalarda tercih edilir.
- A101 — küçük aktif alan. Parmak ucu teması, küçük mekanizma ve dar aralık ölçümleri.
- A502 — büyük alanlı, yüksek kuvvet uygulamaları.
- HT201 — yüksek sıcaklık modeli; standart sensörlerin dayanamadığı sıcak ortamlar ve otoklav benzeri koşullar için.
- ESS102 ve ESS301 — kararlılığı artırılmış seri. Uzun süreli sabit yük altında sürüklenmenin kritik olduğu, sensörün üründe kalıcı olarak gömülü çalışacağı tasarımlar için.
- B201 ve WB201 — eğilebilen ve sarılabilen gövde; silindirik yüzeylere ve kavrama noktalarına uyum sağlar.
Tipik performans değerleri ve sınırları
Katalog değerleri modele göre değişir, ancak ailenin genel karakteri şöyledir: doğrusallık hatası tam skalanın yüzde 3’ü mertebesinde, tekrarlanabilirlik yüzde 2,5 civarında, histerez yüzde 5’in altında, yanıt süresi mikrosaniye mertebesinde. Sabit yük altında sürüklenme logaritmik zaman ölçeğinde yüzde birkaç düzeyinde kalır. Kesin değerler için ilgilendiğiniz modelin veri sayfasına bakılmalıdır.
Bu rakamlar, FlexiForce’ın doğru konumunu da gösterir: kalibre edilmiş bir referans ölçüm aracı değil, gömülü bir kuvvet geri besleme elemanıdır. Laboratuvar doğruluğunda mutlak kuvvet ölçmek gerekiyorsa gerinim ölçer esaslı bir yük hücresi doğru seçimdir; mevcut bir ürüne ince, hafif ve düşük maliyetli bir kuvvet algısı eklemek gerekiyorsa FlexiForce doğru seçimdir. İki yöntemin karşılaştırması için yük hücresi, gerinim ölçer ve FlexiForce karşılaştırması yazımıza bakabilirsiniz.
Doğru sonuç almak için montaj kuralları
- Kuvvet aktif alanın tamamına, mümkün olduğunca düzgün dağılmış biçimde uygulanmalıdır. Noktasal temas kullanılacaksa aktif alandan küçük, rijit bir puck araya konur ve her ölçümde aynı yere oturması sağlanır.
- Sensör düz ve rijit bir yüzeye yerleştirilir. Eğri veya yumuşak zemin, aynı kuvvette farklı okuma üretir.
- Aktif alanın kenarına binen yük ve kesme kuvveti hem hatayı hem de kalıcı hasarı artırır.
- Sensör kendi devresiyle, kendi montaj düzeninde ve gerçek yük aralığında kalibre edilmelidir. Başka bir düzenekte yapılmış kalibrasyon taşınmaz.
- Ömür, temas tekrar sayısı ve tepe yükle sınırlıdır; sensör ömrünü uzatmanın yolları yazısında pratik önlemler yer alıyor.
