Basınç haritalama sensörleri

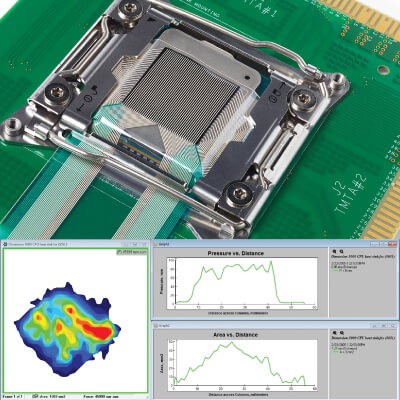

Tekscan basınç haritalama sensörleri, iki yüzey arasındaki arayüz basıncını gerçek zamanlı olarak ölçer ve renkli bir basınç haritası olarak görselleştirir. Tek bir sayı yerine basıncın yüzey üzerinde nasıl dağıldığını gösterdikleri için, temas problemlerinin nedenini bulmakta tek noktadan ölçüm yapan sensörlerin veremediği bilgiyi verirler. Farklı form faktörleri, uzamsal çözünürlükler ve basınç aralıklarıyla endüstriyel test, otomotiv, elektronik, tıbbi cihaz ve Ar-Ge uygulamalarına uyarlanabilir.
Nasıl çalışır
Sensör, iki esnek poliester katman arasına yerleştirilmiş iletken satır ve kolon izlerinden oluşur. İzlerin kesiştiği her nokta, basınca duyarlı bir direnç elemanı — bir sensel — oluşturur. Yüzeye basınç uygulandığında o noktadaki direnç düşer; elektronik ünite satır ve kolonları sırayla tarayarak her senselin direncini okur ve matrisin tamamını bir basınç haritasına dönüştürür. Tipik sensör kalınlığı 0,1 mm mertebesindedir, bu yüzden sensör ölçtüğü temas geometrisini kendisi bozmaz. Bu, basınç izi kağıdına göre en büyük avantajdır: ölçüm tek seferlik bir iz değil, zaman içinde değişen bir video kaydıdır.
Seçim kriterleri
- Basınç aralığı: Uygulamanızdaki tepe basıncı sensörün aralığının üst sınırına yakın, ancak onu aşmayacak şekilde seçilir. Aralığın çok üstünde bir sensör çözünürlük kaybına, çok altında bir sensör doyma ve kalıcı hataya yol açar.
- Uzamsal çözünürlük: Santimetrekareye düşen sensel sayısı, ne kadar küçük basınç detayını görebileceğinizi belirler. Yüzey pürüzlülüğü ya da küçük temas adacıkları inceleniyorsa yüksek çözünürlüklü seriler gerekir.
- Aktif alan ve form faktörü: Birkaç milimetrekarelik noktasal alanlardan geniş platform matlarına kadar seçenek vardır. Aktif alanın temas bölgesinin tamamını kapsaması gerekir.
- Sıcaklık: Standart sensörler oda sıcaklığı civarı uygulamalar içindir; yüksek sıcaklık gerektiren preslerde ve kalıplarda HT serisi sensörler kullanılır.
- Örnekleme hızı: Statik sıkıştırma ölçümleri düşük hızda yapılabilirken, darbe ve dinamik temas olaylarında yüksek tarama hızı gerekir; bu hız sensörden çok elektronik üniteyle belirlenir.
- Tek kullanım mı tekrar kullanım mı: Kesme kuvveti, keskin kenar ve yağ gibi etkenler sensör ömrünü kısaltır. Tekrarlanan testler için koruyucu kılıf ve uygun montaj planlanmalıdır.
Seri aileleri ve tipik kullanım
- 5000 ve 5100 serisi — küçük ve orta boy aktif alanlar; elektronik kart, conta ve bağlantı yüzeyi basınç kontrolü. Örnek: 5101, 5051, 5076, yüksek sıcaklık için 5101HT.
- 5200 ve 5300 serisi — daha geniş alanlı uygulamalar; kalıp kapanma yüzeyleri ve sızdırmazlık analizi. Örnek: 5250, 5315, yüksek sıcaklık için 5250HT.
- 5500 ve 5600 serisi — uzun ve şerit biçimli aktif alanlar; merdane ve nip hattı basınç profili. Örnek: 5511, 5515, 5570.
- 6000 ve 7000 serisi — biyomekanik ve tıbbi uygulamalar, eklem ve protez temas basıncı. Örnek: 6900, 7105.
- 8000 ve 9000 serisi — büyük alanlı matlar ve yüksek kanal sayısı; oturma konforu, yatak yüzeyi ve geniş platform ölçümleri. Örnek: 9801, 8150, 9850.
Elektronik ünite ve yazılım
Sensör tek başına bir ölçüm sistemi değildir. Tarama elektroniği, veri aktarımı ve analiz yazılımı birlikte seçilir. VersaTek platformu modüler tutamaçlar, hub’lar ve kablosuz seçeneklerle çok sensörlü düzenlere ölçeklenir; kablosuz VersaTek hareketli test düzenekleri için kullanılır. Kayıt ve analiz I-Scan yazılımıyla yapılır; kendi uygulamanıza gömmek isterseniz Pressure Mapping SDK ve Data Reader Toolkit ile verilere programatik erişebilirsiniz. Sistem düzeyinde bakış için basınç haritalama sistemleri sayfasına bakabilirsiniz.
Doğruluk, kalibrasyon ve ölçüm pratiği
Dirençli basınç haritalama sensörleri mutlak basınç referansı değil, kalibre edilmiş bir dağılım ölçüm aracıdır. Güvenilir sonuç için iki adım gerekir: dengeleme (equilibration), yani tüm senselleri bilinen tek düzgün bir basınç altında eşitlemek; ve kalibrasyon, yani ham sayım değerlerini bilinen bir yük altında mühendislik birimine dönüştürmek. Kalibrasyonun uygulamanın gerçek basınç aralığında ve gerçek temas malzemesiyle yapılması, sonucun doğruluğunu belirleyen en önemli etkendir. Sürüklenme (drift) ve sünme (creep) uzun süreli statik yüklemede okumayı değiştirdiği için, saatler süren testlerde kayıt planı buna göre kurulmalıdır.
Hangi sensörü seçeceğinizden emin değilseniz
Uygulamanızın basınç aralığı, temas alanı ve sıcaklığını bize iletin; 200’ü aşan sensör modeli içinden uygun olanları ve gereken elektronik ünite ile yazılım kombinasyonunu birlikte belirleyelim. Konuyla ilgili ayrıntı için basınç haritalama sensörü nasıl seçilir ve basınç izi kağıdı mı dijital sensör mü yazılarımıza, tek noktadan kuvvet ölçümü gerekiyorsa FlexiForce kuvvet sensörlerine göz atabilirsiniz.
