Basınç Haritalama Sensörü
368,8 × 435,9 mm'lik algılama alanıyla katalogdaki en geniş tek parça sensörlerden biri. Büyük yüzeylerin basınç dağılımını tek ölçümde görüntüler.

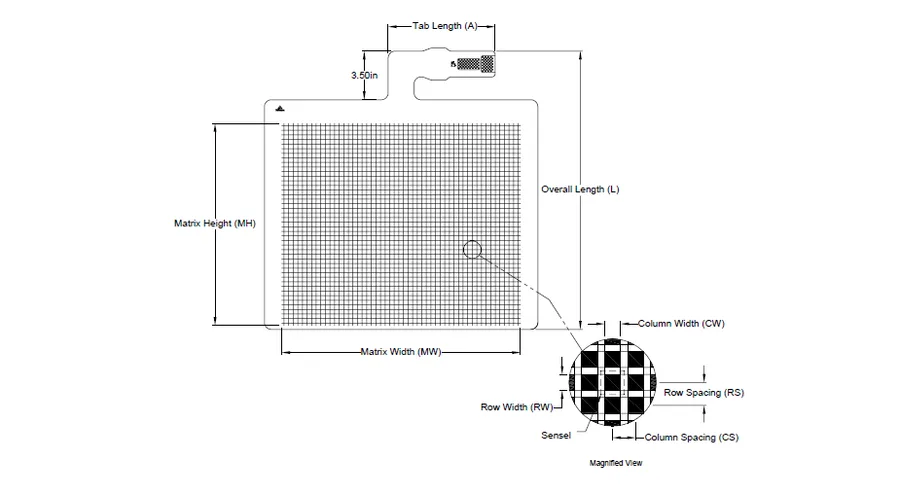

3150, 44 × 52'lik matrisiyle yarım metreye yaklaşan bir yüzeyi kapsar. Sensel aralığı 8,38 mm, çözünürlük cm² başına 1,43 noktadır — amaç ince detay değil, geniş alandaki dağılım dengesini görmektir.
Büyük preslerde, laminasyon tablalarında ve geniş fikstürlerde basıncın yüzeye homojen dağılıp dağılmadığını doğrulamak için kullanılır. Dengesiz bölgeler tek bakışta ortaya çıkar.
Tek basınç seçeneği 125 psi (862 kPa) olup, orta basınçlı geniş yüzey uygulamalarına yöneliktir.
Dokümanlar üretici Tekscan tarafından yayımlanır ve doğrudan kaynağına bağlanır. Türkçe teknik değerlendirme için bize yazın.
| Model | 3150 |
|---|---|
| Algılama alanı | 368,8 × 435,9 mm (14,52 × 17,16 in) |
| Matris | 44 × 52 |
| Toplam sensel | 2.288 |
| Çözünürlük | 1,43 sensel/cm² (9,2/in²) |
| Sensel aralığı | 8,38 mm (0,330 in) |
| Basınç aralığı | 125 psi (≈862 kPa) |
| Kalınlık | 0,1 mm (0,004 in) |
| Çalışma sıcaklığı | −40 … +60 °C |
| Yapı | İnce film, kesişen iletken satır/sütun matrisi |
| Uyumluluk | I-Scan veri toplama elektroniği ve I-Scan 9 yazılımı |
| Kullanım | Tekrar kullanılabilir; mürekkep, kağıt veya tarama gerekmez |
